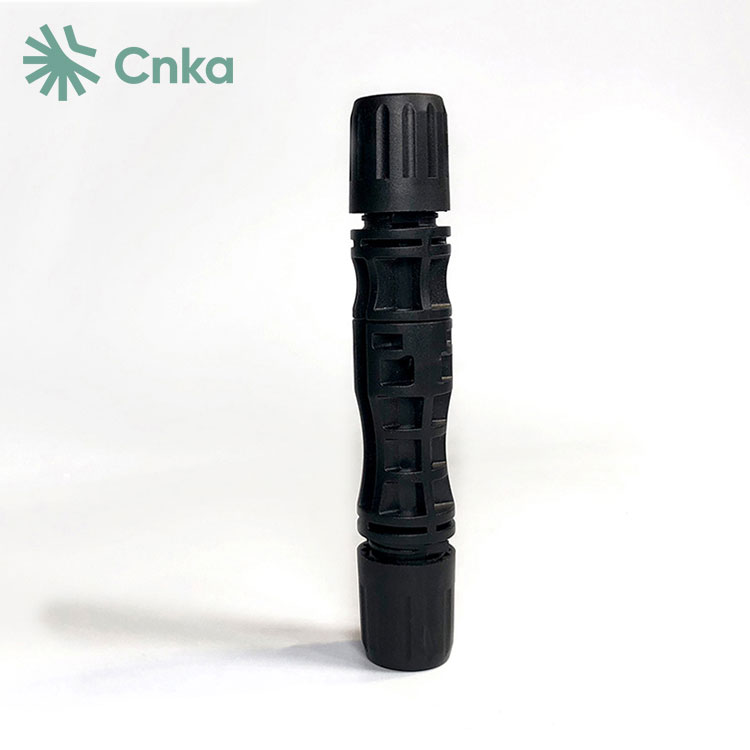

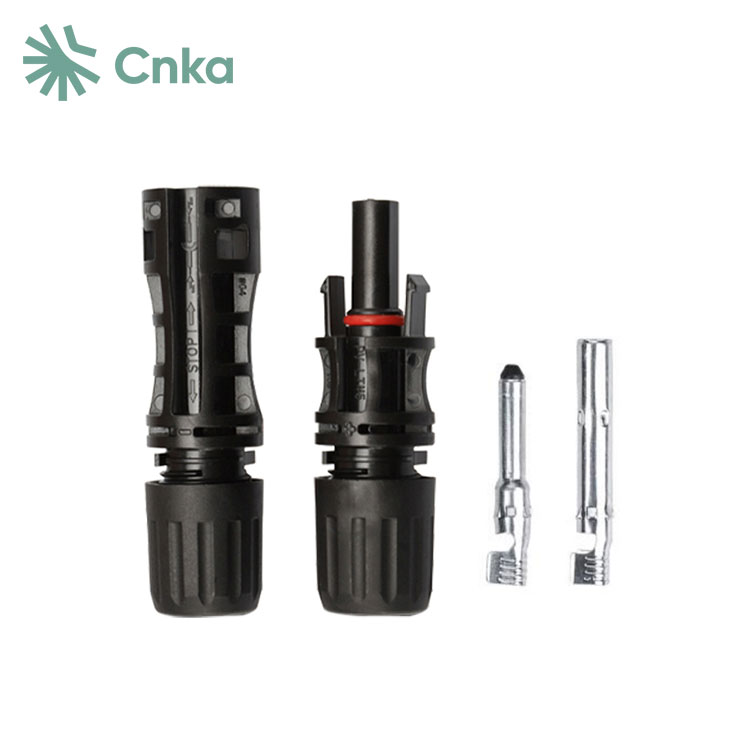

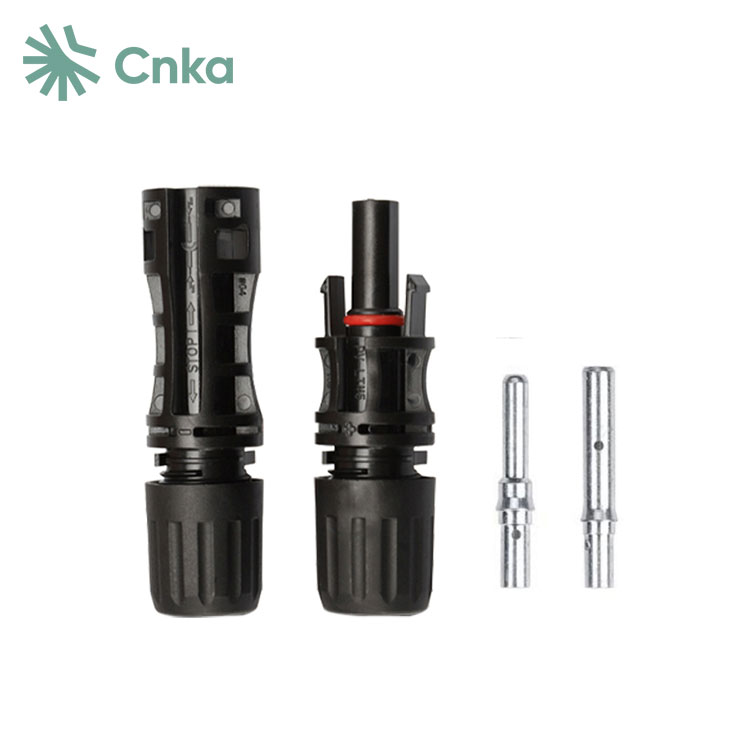

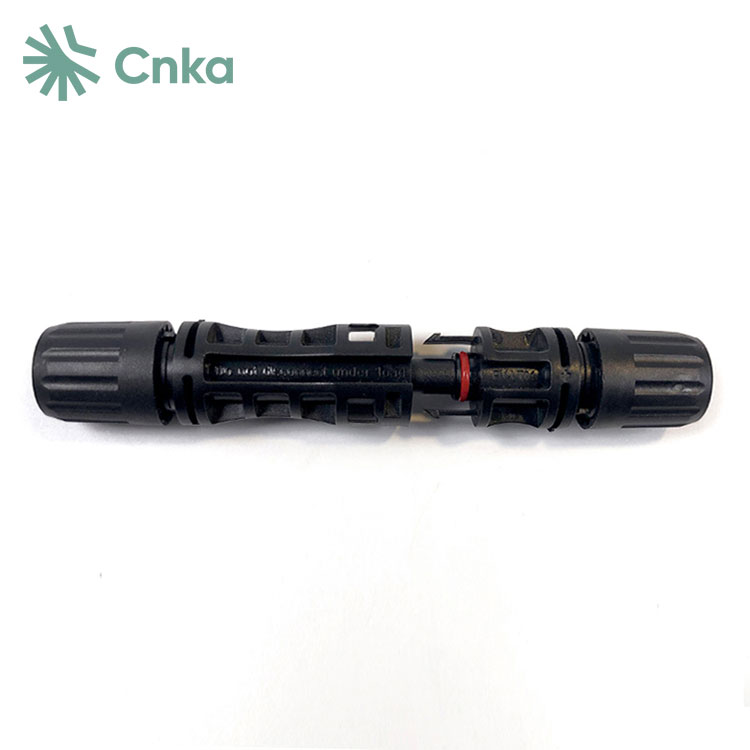

چائنا سپلائیرز CNKA چین میں بنائے گئے سولر پینل کیبل کنیکٹرز پیش کرتا ہے جو 1500V فوٹوولٹک سسٹم کے ساتھ مکمل طور پر ہم آہنگ ہیں۔ ان کنیکٹرز کو دو حصوں میں تقسیم کیا گیا ہے: لائن اینڈ اور بورڈ اینڈ۔ عام طور پر، جب ہم سولر پینل کیبل کنیکٹرز کا حوالہ دیتے ہیں، تو ہمارا مطلب ہے لائن اینڈ کنیکٹر۔ وہ دھاتی حصوں اور موصلیت کے حصوں پر مشتمل ہیں. ایم سی کی اصطلاح کثیر رابطہ کے لیے ہے، جبکہ نمبر 4 دھاتی کور کے قطر کے سائز کی نشاندہی کرتا ہے۔
|
کنیکٹر سسٹم |
φ4 ملی میٹر |
|
شرح شدہ وولٹیج |
1000V DCIEC)1 |
|
شرح شدہ کرنٹ |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
ٹیسٹ وولٹیج |
6kV50HZ، 1 منٹ) |
|
محیطی درجہ حرارت کی حد |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
اوپری محدود درجہ حرارت |
+105℃IEC) |
|
رابطہ مواد |
کاپر، ٹن چڑھایا |
|
موصلیت کا مواد |
پی سی/پی پی او |
|
تحفظ کی ڈگری، ملٹی |
IP67 |
|
بے جوڑ |
IP2X |
|
پلگ کنیکٹر کے رابطہ مزاحمت |
0.5mΩ |
|
شعلہ کلاس |
UL94-VO |
|
سیفٹی کلاس |
Ⅱ |
|
لاکنگ سسٹم |
سنیپ ان |
|
سالٹ مسسٹ سپرے ٹیسٹ، شدت کی ڈگری 5 |
IEC60068-2-52 |
1 فوٹوولٹک کنیکٹرز کو بہترین چالکتا کو یقینی بنانا چاہیے، جس میں رابطہ مزاحمت 0.35 ملی اوہمس سے زیادہ نہ ہو۔
2 انہیں سولر سیل کے اجزاء کی حفاظت کے لیے کافی حفاظت فراہم کرنی چاہیے۔ اکثر سخت ماحول اور آب و ہوا کے پیش نظر جہاں شمسی توانائی کے آلات کام کرتے ہیں، کنیکٹر واٹر پروف، اعلی درجہ حرارت مزاحم، سنکنرن مخالف، اور اعلی موصلیت پیش کرتے ہیں۔ انہیں IP68 کی حفاظتی سطح حاصل کرنی چاہیے۔
3 سولر کنیکٹرز کا ڈھانچہ مضبوط اور قابل اعتماد ہونا چاہیے، مرد اور خواتین کنیکٹرز کے ساتھ جو کہ جب مناسب طریقے سے ڈالے جائیں تو کم از کم 80N کی کنکشن فورس کا مظاہرہ کریں۔ 4mm² کیبل کے لیے، MC4 کنیکٹر کو 39A کرنٹ لے جانے کے دوران زیادہ سے زیادہ درجہ حرارت 105°C سے زیادہ نہیں ہونا چاہیے۔ MC4/H4 کنیکٹر، ایک سنگل کور مرد اور خواتین کنیکٹر، بہترین سیلنگ، آسان اندراج، اور دیکھ بھال اور مرمت میں آسانی جیسے فوائد پیش کرتا ہے۔
پلگ کا انتخاب کرتے وقت، پروڈکٹ کے معیار پر توجہ مرکوز کرنا بہت ضروری ہے، بشمول اندرونی دھاتی کنڈکٹر کا سائز اور مواد کی موٹائی، اس کی لچک، اور کوٹنگ اس بات کو یقینی بنانے کے لیے کہ یہ بڑی دھاروں کو سنبھال سکتا ہے اور اچھے رابطے کو برقرار رکھ سکتا ہے۔ پلگ کے پلاسٹک کے خول میں دراڑوں کے بغیر سطح ہموار ہونی چاہیے، اور انٹرفیس اچھی طرح سے بند ہونا چاہیے۔ تنصیب کے دوران، عمر بڑھنے، اندرونی سنکنرن، بڑھتے ہوئے رابطے کی مزاحمت، اور ممکنہ اگنیشن کو روکنے کے لیے اجزاء کے کنیکٹرز کو سورج کی روشنی اور بارش کے سامنے لانے سے گریز کریں، یہ سب سسٹم کی کارکردگی کو کم کر سکتے ہیں یا آگ کے خطرات کا سبب بن سکتے ہیں۔
فوٹو وولٹک کنیکٹرز کی انسٹالیشن اور کرمپنگ اہم ہے۔ پروفیشنل کرمپنگ ٹولز استعمال کیے جائیں، اور انجینئرنگ انسٹالیشن کے اہلکاروں کو فوٹو وولٹک پاور پلانٹس پر تعمیر شروع کرنے سے پہلے کرمپنگ آپریشنز کے بارے میں مناسب تربیت حاصل کرنی چاہیے۔
