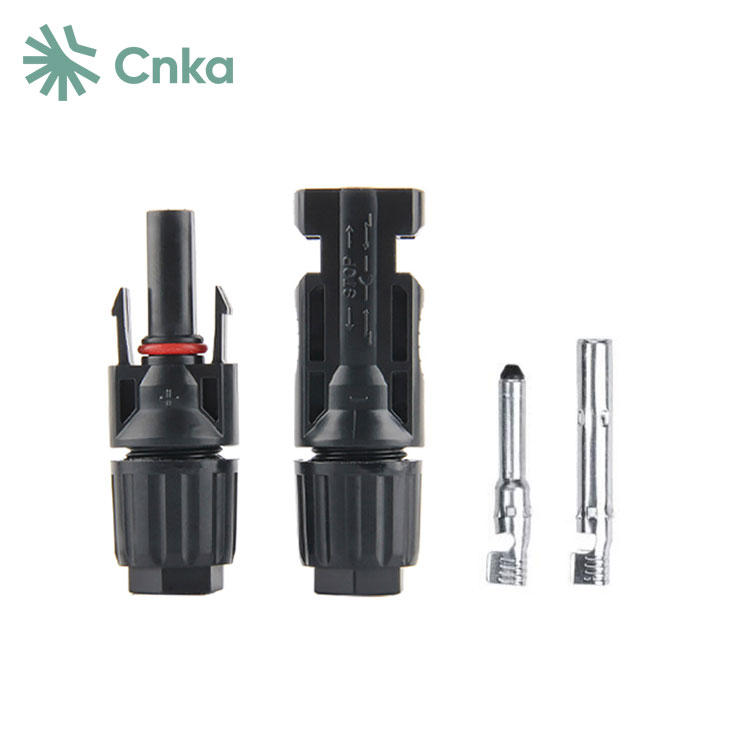

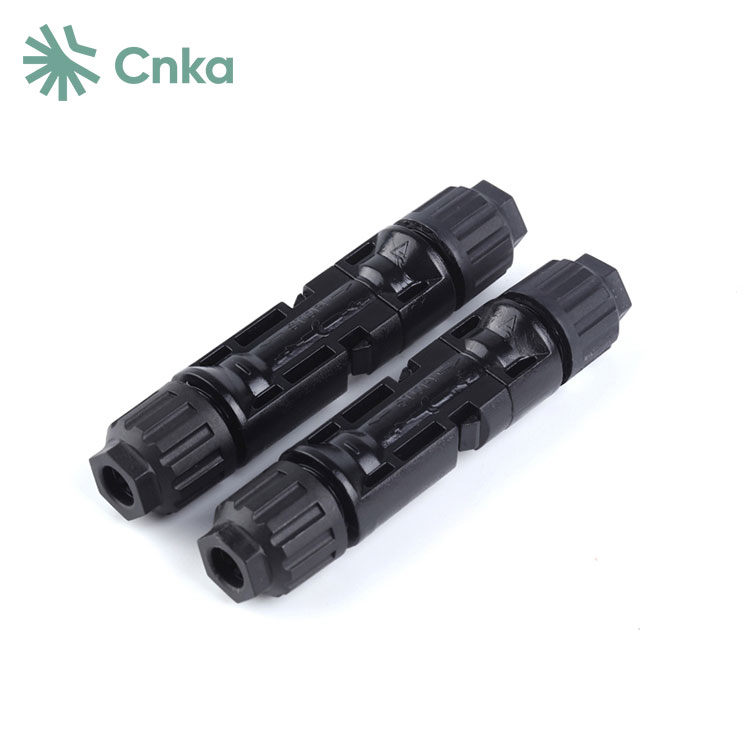

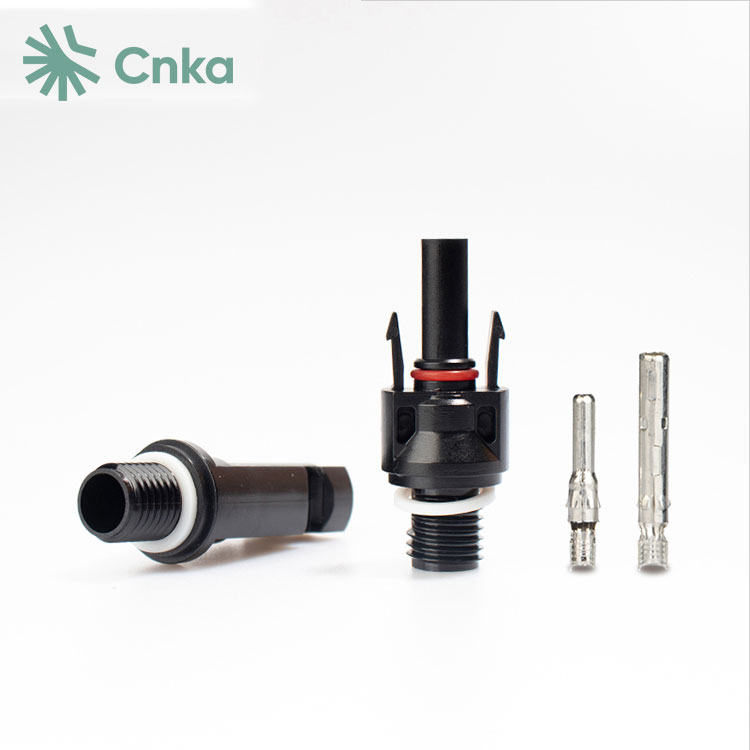

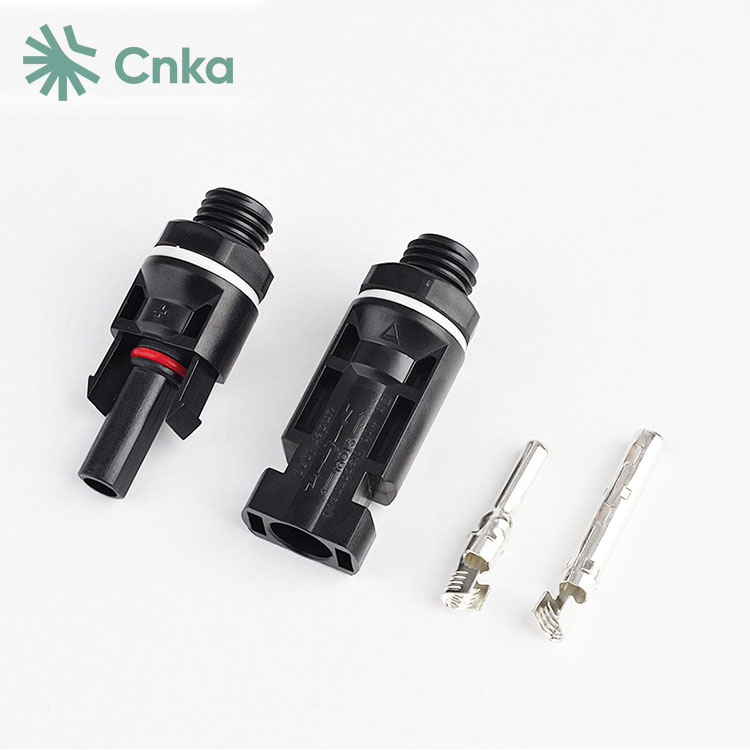

فوٹو وولٹک پاور پلانٹس میں، بہت سے اجزاء کو برقی توانائی جمع کرنے کے لیے مرتکز کیا جانا چاہیے اور پھر تبادلوں کے لیے انورٹرز میں داخل کیا جانا چاہیے، کیبلز اور نر و مادہ شمسی کنیکٹرز پر بہت زیادہ انحصار کرتے ہیں۔ CNKA فیکٹری کے کم قیمت والے مرد اور خواتین شمسی کنیکٹر فوٹو وولٹک پاور جنریشن سسٹم میں ضروری ہیں۔ وہ اہم اجزاء جیسے مختلف ماڈیولز، کمبینر بکس، کنٹرولرز اور انورٹرز کو جوڑتے ہیں۔ یہ کنیکٹر پورے فوٹو وولٹک پروجیکٹ کے آپریشن اور دیکھ بھال کے لیے لازمی ہیں، پاور اسٹیشن کے کامیاب کنکشن کو یقینی بناتے ہیں۔
|
کنیکٹر سسٹم |
φ4 ملی میٹر |
|
شرح شدہ وولٹیج |
1000V DCIEC)1 |
|
شرح شدہ کرنٹ |
17A1.5mm2) |
|
22A2.5mm2,14AWG) |
|
|
30A4mm2,6mm2,12AWG,10AWG) |
|
|
ٹیسٹ وولٹیج |
6kV50HZ، 1 منٹ) |
|
محیطی درجہ حرارت کی حد |
-40℃~+90℃IEC)-40℃~+75℃UL) |
|
اوپری محدود درجہ حرارت |
+105℃IEC) |
|
رابطہ مواد |
کاپر، ٹن چڑھایا |
|
موصلیت کا مواد |
پی سی/پی پی او |
|
تحفظ کی ڈگری، ملٹی |
IP67 |
|
بے جوڑ |
IP2X |
|
پلگ کنیکٹر کے رابطہ مزاحمت |
0.5mΩ |
|
شعلہ کلاس |
UL94-VO |
|
سیفٹی کلاس |
Ⅱ |
|
لاکنگ سسٹم |
سنیپ ان |
|
سالٹ مسسٹ سپرے ٹیسٹ، شدت کی ڈگری 5 |
IEC60068-2-52 |
1996 سے پہلے، کوئی خصوصی فوٹو وولٹک کنیکٹر دستیاب نہیں تھے۔ فوٹو وولٹک کیبلز کو یونیورسل سکرو ٹرمینلز یا اسپلائس کنکشن کا استعمال کرتے ہوئے منسلک کیا گیا تھا، جو ٹیپ کے ساتھ موصل تھے۔ 1996 میں، ایپلی کیشن کے ماحول اور مارکیٹ کے مطالبات کے جواب میں، ایک نئی قسم کا پلگ ان کنیکٹر سامنے آیا، جسے MC3 کے نام سے جانا جاتا ہے، جو حقیقی فوٹوولٹک کنیکٹر کے تعارف کو نشان زد کرتا ہے۔ 2002 میں، MC4 کو "پلگ اینڈ پلے" کی فعالیت کے ساتھ فوٹو وولٹک کنیکٹرز کی نئی تعریف کرتے ہوئے تیار کیا گیا تھا۔ MC4 نے موصلیت کے لیے سخت پلاسٹک (PC/PA) کا استعمال کیا، جس سے سائٹ پر جمع اور انسٹال کرنا آسان ہو گیا۔ اپنے تعارف کے بعد، MC4 نے تیزی سے مارکیٹ کی پہچان حاصل کر لی اور آہستہ آہستہ فوٹو وولٹک کنیکٹرز کا معیار بن گیا۔
فوٹو وولٹک نظاموں میں، کنیکٹر، اگرچہ تناسب میں چھوٹے ہیں، بہت سے کنکشنز میں بڑے پیمانے پر استعمال ہوتے ہیں۔ بہت سے تعمیراتی کارکن کنیکٹرز کو پوری طرح نہیں سمجھ سکتے ہیں، جو آلات کی ناکامی کا باعث بن سکتے ہیں۔ فوٹو وولٹک نظام کے ڈی سی کی طرف، وولٹیج عام طور پر 600-1000V کے درمیان ہوتا ہے۔ فوٹو وولٹک ماڈیولز میں ڈھیلا یا ناقص کنکشن آسانی سے DC آرکنگ کا سبب بن سکتا ہے۔ یہ آرسنگ رابطے کے علاقے میں درجہ حرارت میں ڈرامائی اضافہ کا باعث بن سکتی ہے، مسلسل آرسنگ کے ساتھ ممکنہ طور پر درجہ حرارت 1000-3000 °C تک پہنچ سکتا ہے۔ یہ زیادہ درجہ حرارت ارد گرد کے آلات کے کاربنائزیشن کا سبب بن سکتا ہے، جس کے نتیجے میں فیوز اور کیبلز پھٹ جاتے ہیں یا، سنگین صورتوں میں، سامان کو نقصان اور آگ لگ جاتی ہے۔
لہذا، ان کے چھوٹے سائز کے باوجود، کنیکٹر حفاظت کے لئے اہم ہیں. نظام کی وشوسنییتا اور حفاظت کو یقینی بنانے کے لیے اعلیٰ معیار کے فوٹو وولٹک کنیکٹرز کا انتخاب ضروری ہے۔
