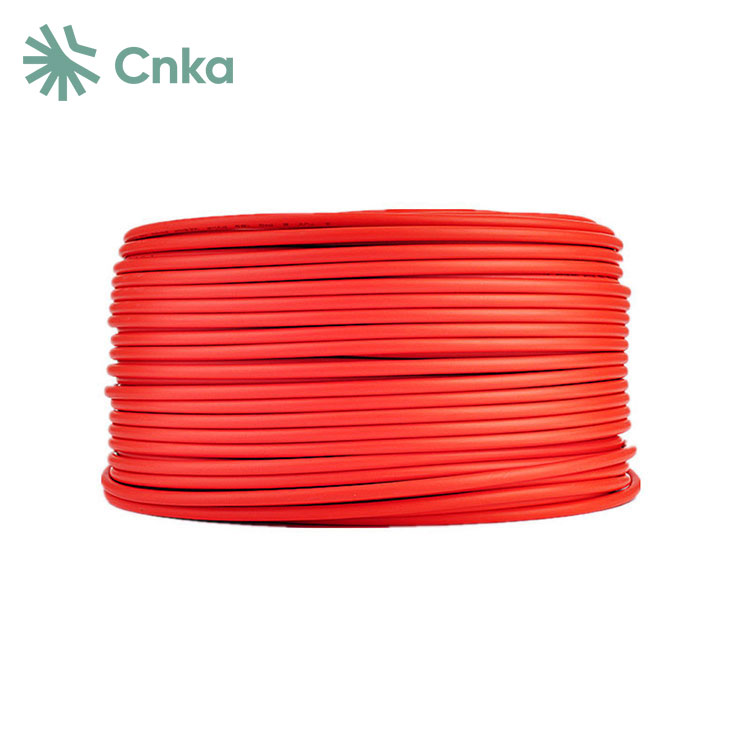

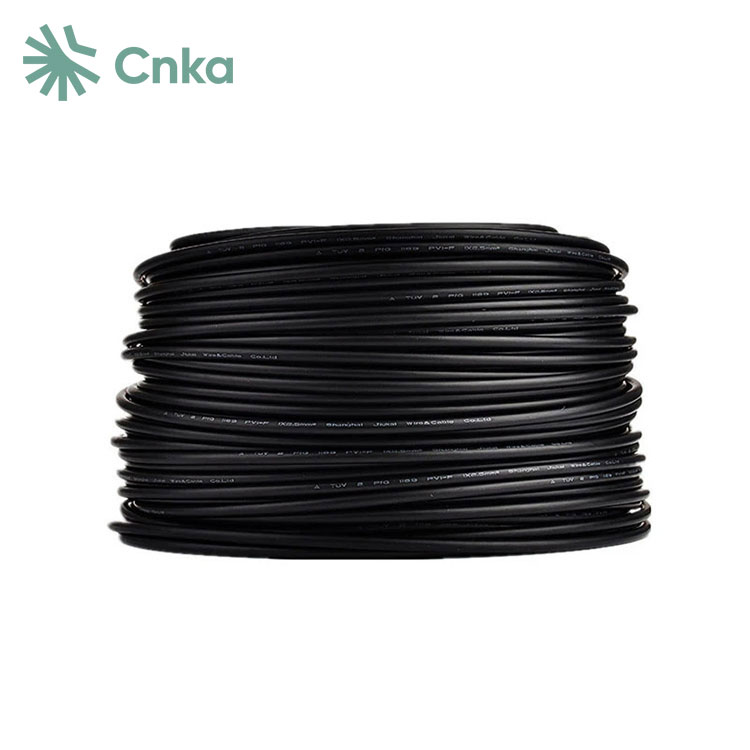

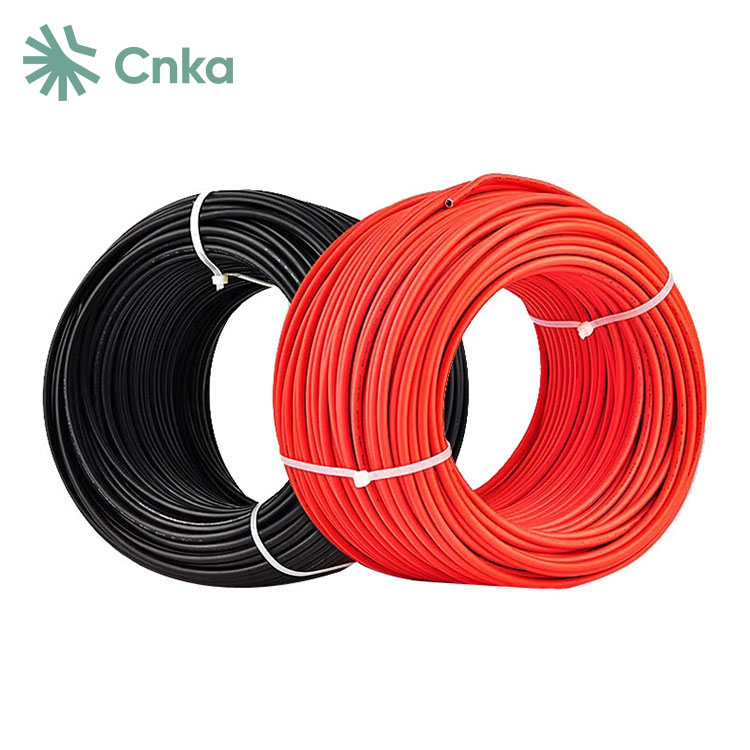

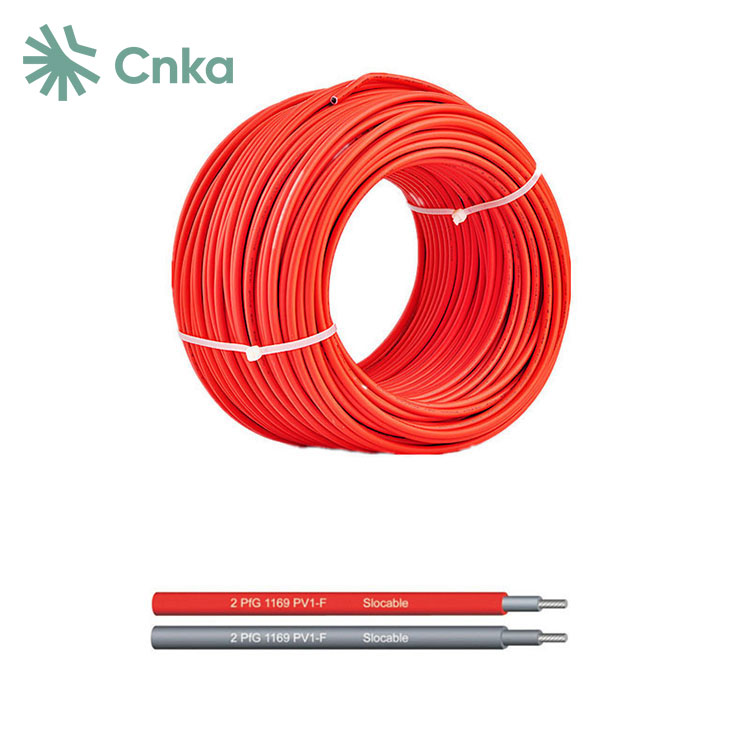

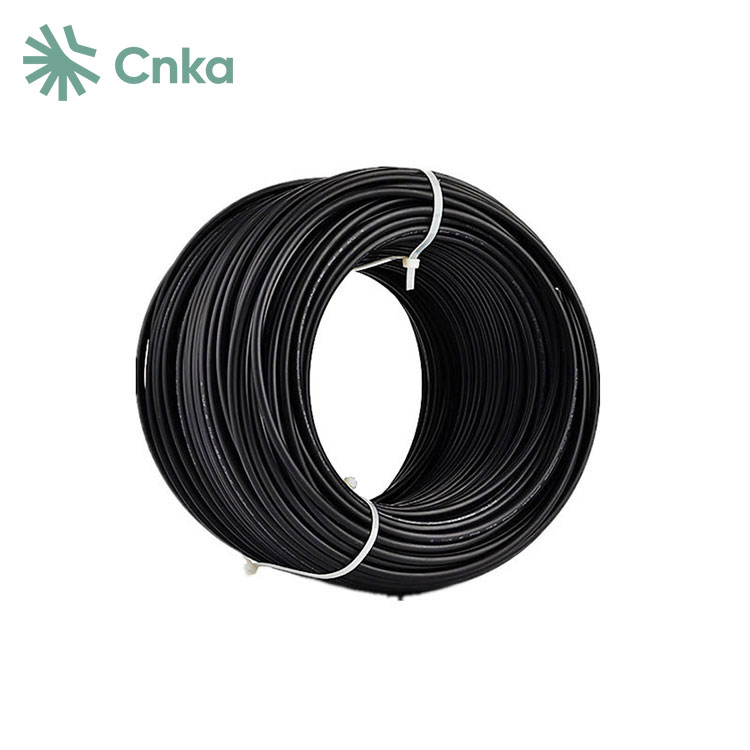

CNKA کی فیکٹری سے بنی 6mm DC سولر کیبل، جو فخر کے ساتھ چین میں تیار کی گئی ہے، AC اور DC دونوں نظاموں کے لیے ڈیزائن کی گئی ہے۔ اس میں 600/1000/2000 وولٹ کا درجہ بند وولٹیج ہے اور خشک میں 90°C سے 150°C اور مرطوب ماحول میں 90°C کے درجہ حرارت کے لیے موزوں ہے۔
6mm DC سولر کیبل ورسٹائل ہے اور 12AWG-2000kcmil ایلومینیم اسٹرینڈڈ وائر، تانبے سے پوش ایلومینیم اسٹرینڈڈ وائر، یا 18AWG-2000kcmil کاپر اسٹرینڈڈ تار کے ساتھ تانبے کے کنڈکٹرز سے بنائی گئی ہے۔ یہ شمسی توانائی کی صنعت میں مختلف ضروریات کو پورا کرتا ہے، بشمول ماڈیول جنکشن باکسز سے کنکشن اور سسٹم کے متوازن توازن (BOS) کے انضمام کے لیے ضروری کیبل روٹنگ۔
|
قسم |
کراس سیکشن |
اسٹرینڈ ڈیزائن |
موصل قطر |
موصل کی مزاحمت |
بیرونی قطر Ax B |
وولٹیج کی درجہ بندی |
موجودہ درجہ بندی |
|
mm² |
نمبر xφ(mm) |
ملی میٹر |
Ω/کلومیٹر |
ملی میٹر |
VAC/DC |
A |
|
|
PV-1x2.5mm2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1x4.0mm2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1x6.0mm2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
تار |
کلاس 5، ٹن شدہ |
|
موصلیت کا مواد |
XLPE |
|
ڈبل موصل |
|
|
ہالوجن سے پاک |
|
|
تیل، چکنائی، آکسیجن کے خلاف اعلی مزاحمت |
|
|
اور اوزون |
|
|
مائکروب مزاحم |
|
|
UV مزاحم |
|
|
اعلی لباس اور گھرشن مزاحمت |
|
|
شعلہ ٹیسٹ کے مطابق |
DIN EN 50265-2-1 UL1571(VW-1) |
|
سب سے چھوٹا قابل اجازت موڑنے والا رداس |
5XD |
|
درجہ حرارت کی حد |
-40℃~+90℃ |
|
رنگ |
سیاہ/سرخ |
1. 600V (UL PV) کے زیادہ سے زیادہ ورکنگ وولٹیج کے لیے درجہ بندی کی گئی ہے۔
2. -40°C سے 90°C کے درجہ حرارت کی حد کے اندر کام کرتا ہے۔
3. ماحولیاتی تحفظ کے لیے RoHS کے تقاضوں کی تعمیل کرتا ہے۔
4. شعلہ retardant کارکردگی VW-1 معیار پر پورا اترتی ہے۔
5. 12AWG سے 2000AWG تک کے تار کے سائز کے ساتھ ہم آہنگ۔
سوال: پی وی کیبل اور عام کیبل کے درمیان کیا فرق ہے؟
A: معیاری DC کیبلز کے برعکس جو عام طور پر PVC موصلیت کا استعمال کرتے ہیں، PV کیبلز کو XLPE (کراس سے منسلک پولی تھیلین) سے موصل کیا جاتا ہے، جو سورج کی روشنی، موسمی حالات اور انتہائی درجہ حرارت کے خلاف اعلیٰ مزاحمت پیش کرتا ہے۔ مزید برآں، پی وی کیبلز باقاعدہ ڈی سی کیبلز کے مقابلے میں اپنی توسیع شدہ عمر کے لیے مشہور ہیں، جو عام طور پر مناسب دیکھ بھال کے تحت پانچ سے آٹھ سال کے درمیان رہتی ہیں۔
سوال: کیا پی وی تار کو دفن کیا جا سکتا ہے؟
A: PV کیبلز براہ راست تدفین کے لیے موزوں ہیں اور گیلے اور خشک دونوں ماحول میں کنڈکٹر آپریٹنگ درجہ حرارت 90°C تک برداشت کر سکتی ہیں۔
سوال: میں ڈی سی سرکٹ بریکر کا انتخاب کیسے کروں؟
A: DC سرکٹ بریکر (MCB) کا انتخاب کرتے وقت، بریکر کی موجودہ درجہ بندی کو سرکٹ کی کل موجودہ صلاحیت کے ساتھ ملانا ضروری ہے۔ اس بات کو یقینی بنائیں کہ MCB کی درجہ بندی اس کیبل کی موجودہ لے جانے کی صلاحیت سے زیادہ نہ ہو جس کی وہ حفاظت اور کارکردگی کو برقرار رکھنے کے لیے حفاظت کر رہی ہے۔
