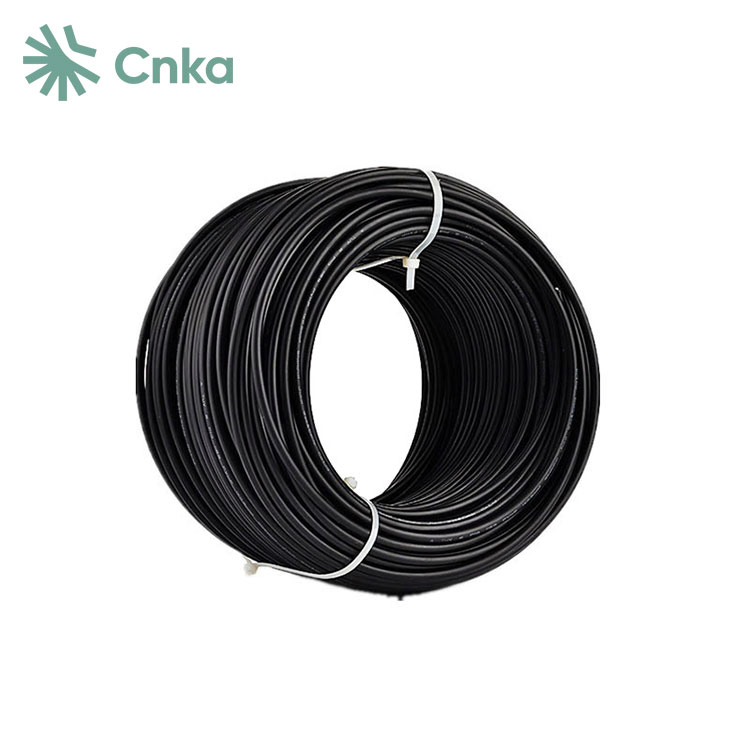

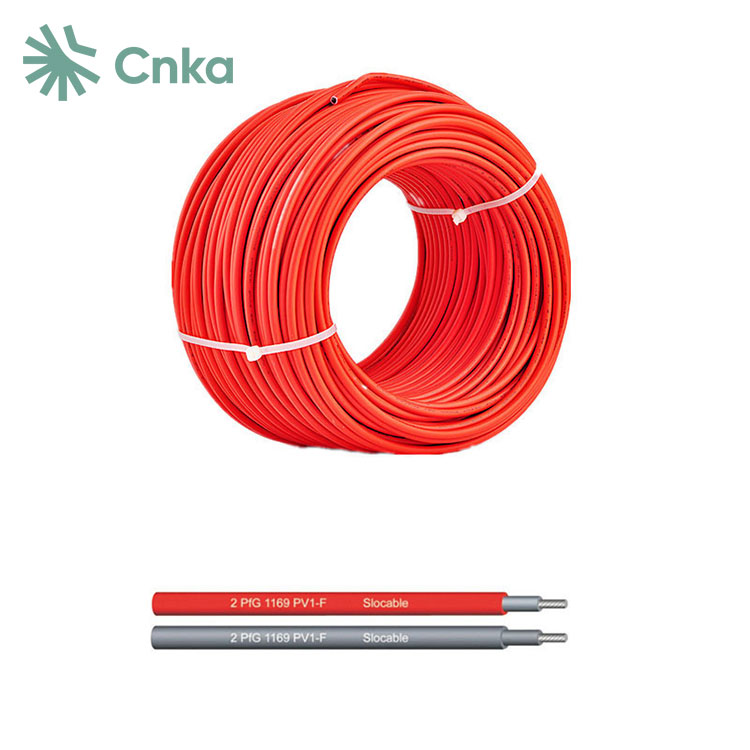

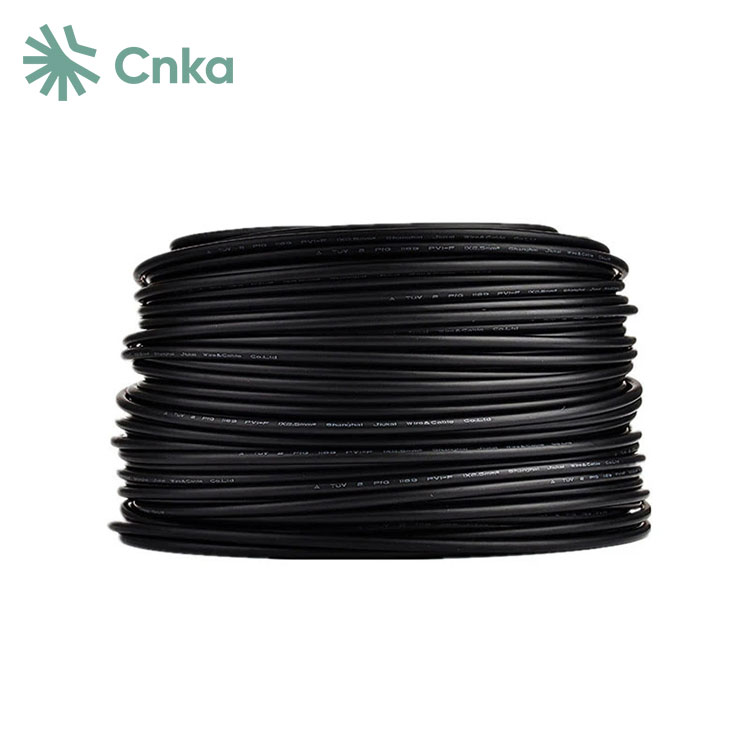

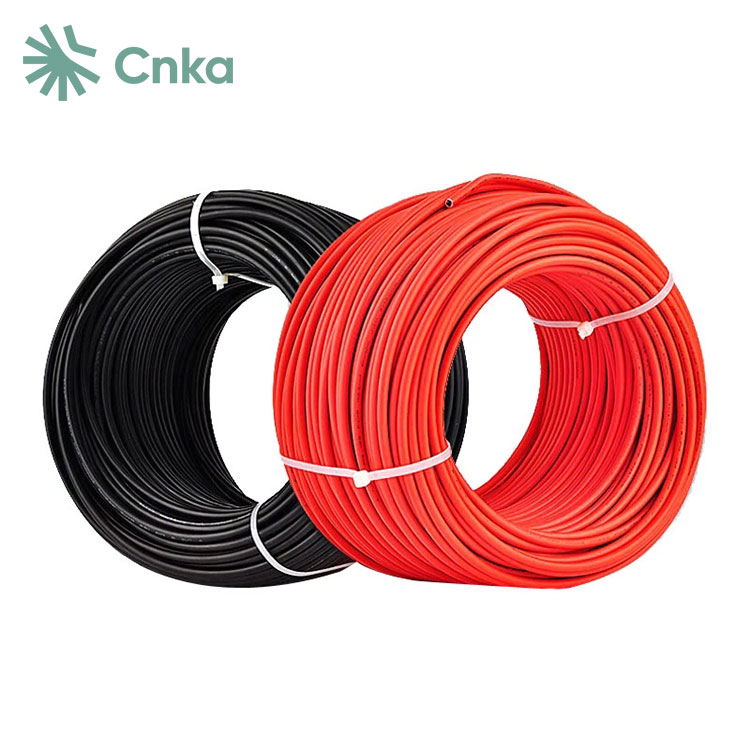

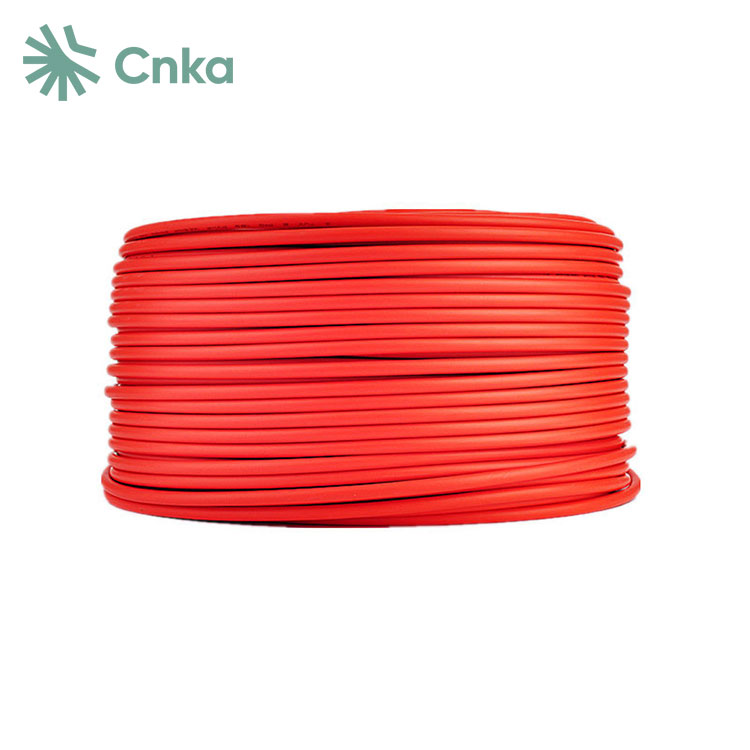

چائنا فیکٹری CNKA بیرونی ماحول کے لئے ڈیزائن کردہ آسان مینٹیبل ایڈوانسڈ 4 ملی میٹر اور 6 ملی میٹر پی وی کیبلز پیش کرتا ہے۔ یہ خصوصی فوٹو وولٹک کیبلز شعاع ریزی کراس لنکنگ سے گزرتے ہیں ، جہاں اعلی توانائی کے الیکٹران بیم لکیری سے لے کر تین جہتی نیٹ ورک تک موصل مواد کی سالماتی ڈھانچے کو تبدیل کرتے ہیں۔ اس عمل سے کیبلز کے درجہ حرارت کی مزاحمت میں اضافہ ہوتا ہے۔ غیر کراس لنکڈ کیبلز کے مقابلے میں ، غیر منقولہ کراس لنکڈ کیبلز 90 ° C ، 105 ° C ، 125 ° C ، 135 ° C ، یا اس سے بھی 150 ° C تک درجہ حرارت کا مقابلہ کرسکتی ہیں ، اور بوجھ برداشت کرنے کی صلاحیت میں 15-50 ٪ اضافے کی نمائش کرسکتی ہیں۔ یہ کیبلز انتہائی پائیدار ہیں ، جو درجہ حرارت کے شدید اتار چڑھاو اور کیمیائی کٹاؤ کا مقابلہ کرنے کے قابل ہیں ، جس سے وہ 25 سال سے زیادہ عرصے تک بیرونی استعمال کے ل suitable موزوں ہیں۔
|
قسم |
کراس |
strand |
موصل |
موصل |
بیرونی |
درجہ بند |
درجہ بند |
|
ملی میٹر |
نمبر Xφ (ملی میٹر) |
ملی میٹر |
ω/کلومیٹر |
ملی میٹر |
VAC/DC |
A |
|
|
PV-1X2.5 ملی میٹر 2 |
2.5 |
50 xφ0.25 |
2.0 |
8.06 |
5.3 |
1000/1800 |
30 |
|
PV-1X4.0 ملی میٹر 2 |
4.0 |
56 xφ0.3 |
2.6 |
4.97 |
6.4 |
1000/1800 |
50 |
|
PV-1X6.0 ملی میٹر 2 |
6.0 |
84 xφ0.3 |
3.3 |
3.52 |
7.2 |
1000/1800 |
70 |
|
تار |
کلاس 5 ، ٹن |
|
موصلیت کا مواد |
xlpe |
|
ڈبل موصلیت |
|
|
ہالوجن فری |
|
|
تیل ، چکنائیوں ، آکسیجن کے خلاف اعلی مزاحمت |
|
|
اور اوزون |
|
|
مائکروب مزاحم |
|
|
UV مزاحم |
|
|
اعلی wearand رگڑ مزاحمت |
|
|
کے مطابق فلیم ٹیسٹ |
آپ کا EN 50265-2-1 UL1571 (VW-1) |
|
سب سے چھوٹا جائز موڑنے والا رداس |
5xD |
|
درجہ حرارت کی حد |
-40 ℃ ~+90 ℃ |
|
رنگ |
سیاہ/سرخ |
· شعلہ retardancy: 4 ملی میٹر اور 6 ملی میٹر پی وی کیبلز EN 50265-2-1 ، IEC 60332-1 ، VDE 0482-32-1-2 ، اور DIN EN 603332-1-2 معیارات کے مطابق شعلہ retardant کی ضروریات کو پورا کرتی ہیں ، جو آگ کی صورت میں حفاظت کو یقینی بناتی ہیں۔
S دھواں کم اخراج: کیبلز IEC 61034 اور EN 50268 معیارات کی کم دھواں کے اخراج کی ضروریات کی تعمیل کرتی ہیں ، جو دہن کے دوران دھواں پیدا کرنے کو کم سے کم کرتی ہے۔
· ہالوجن فری: EN 50267-2-1 اور IEC 60754-1 معیارات کے مطابق ، کیبلز ہالوجن اجزاء سے پاک ہیں ، جس سے نقصان دہ گیس کی رہائی کا خطرہ کم ہوتا ہے۔
gass کم گیس سنکنرن: کیبلز EN 50267-2-2 اور IEC 60754-2 معیارات کی ضروریات کو پورا کرتے ہیں ، جس سے سامان کی حفاظت اور حفاظت کو برقرار رکھنے کے لئے گیس کی کم سنکنرن کو یقینی بنایا جاسکے۔
فوٹو وولٹک سسٹم وائرنگ کے رہنما خطوط
1.DC اور AC وائرنگ علیحدگی:
-DC سرکٹ: فوٹو وولٹک پینلز کو ڈی سی تقسیم کے اجزاء سے جوڑتا ہے۔
-AC سرکٹ: انورٹر کو پاور گرڈ سے جوڑتا ہے۔
2. قابل انتظام:
-بڑے اور درمیانے درجے کے فوٹو وولٹک پاور پلانٹس میں ، متعدد ڈی سی کیبلز استعمال کی جاتی ہیں۔
بحالی میں آسانی کے ل each ہر کیبل کو تار نمبر کے ساتھ لیبل کریں۔
کمزور پاور لائنوں سے مضبوط پاور لائنوں کو الگ کریں۔
مداخلت سے بچنے کے لئے سگنل لائنوں (جیسے ، 485 مواصلات) الگ الگ۔
3. وائرنگ انسٹالیشن:
کیبلز کی حفاظت اور منظم کرنے کے لئے نالیوں اور کیبل ٹرے کا استعمال کریں۔
بیرونی عناصر کی تاروں کی نمائش کو بہتر بنائیں۔
صاف ، افقی ، اور عمودی وائرنگ کے راستے۔
دیکھ بھال کو آسان بنانے کے لئے نالیوں اور ٹرے کے اندر کیبل کے جوڑ سے بچیں۔
4. خصوصی تحفظات:
اگر تانبے کی تاروں کو ایلومینیم تاروں سے تبدیل کریں تو ، مناسب رابطے کو یقینی بنانے کے لئے قابل اعتماد تانبے-ایلومینیم اڈاپٹر ٹرمینلز کا استعمال کریں۔
